产品名称：网络高清IP同轴传输器BNC

产品型号：GD-ZHIPX

产品特点：

产品特点

1.传输距离远:点对点传输可达到 2KM,解决了网线只能传 80 米的近距离传输.使用 SYV-75-5 同轴电缆传输 2000 米，TCP 数据流量仍可保持在 30Mbps 以上。

2.传输路数多:通过一根干线可以传输16路IP网络信号,既可以点对点传输,也可以总线制传输,省线材.省施工费用。

3.功能:能将数字网络视频,报警,对讲,

控制,音频等信号通过一条干线传输。支持多路数字百万高清,无衰减,无损伤。

4.安装简单:即插即用,无需调试。

5.扩展能力强:利用原来的视频线/电话线/双绞线便可以直接通过总线制传输方式增加摄像点位,无需重新布线.解决了只能用光纤和网线传输 IP 网络的困扰。

网络高清传输器,是一种将以太网信号转换成差分数字信号,可以通过视频线，双绞线，网线传输的以太网转换器. 该产品基于 IEEE 最新P1901 技术和 HomePlug，兼容 TCP/IP 协议，支持在视频线介质上传输高清视频和高速数据信号。具有传输距离长、通信速率高、支持多媒体业务、灵活组网等优点，广泛应用于原模拟系统改造升级高清、新建系统远距离传输,摄像点分散等项目。

技术参数

传输介质	同轴电缆/双绞线/电话线
接口类型	RJ45，BNC
供电电源	DC5至12V 1A均可
最大功耗	2.2w
工作温度	-20 度至 75 度
相对湿度	5%－95%，无凝结
重量	0.2 5 KG/台
产品尺寸	9 0X70X30MM

产品信号衰减值

传输距离	75-5 同轴电缆	双绞网线	电话线
300 米	100Mbps	80Mbps	60Mbps
600 米	90Mbps	60Mbps	50Mbps
1200 米	70Mbps	40Mbps	30Mbps
1500 米	50Mbps	30Mbps	20Mbps
2000 米	30Mbps	15Mbps	10Mbps

指示灯及拔码开关说明

指示灯	功能	状态	工作情况
POW	电源指示灯	亮	有电
POW	电源指示灯	灭	无电
COA	同轴电缆指示灯	亮	铜轴电缆接通
COA	同轴电缆指示灯	灭	铜轴电缆未接通
L AN	网络指示灯	闪烁	网络连通 ,正有数据流通
L AN	网络指示灯	灭	网络未连通

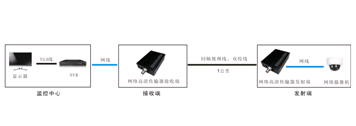

连接示意图


1).电梯监控
直接利用电梯随行电缆，便可将电梯里的 IP 高清摄像机传输到监控中心.无干扰,自适应能力强,无需重新布线, 解决了电梯不能传网络的困扰.一对随行电缆可支持多个 IP 网络设备.
(2).车载娱乐
利用车内 24V 直流线，实现以太网通信,最大支持 100 个节点, 电磁兼容性好,抗干扰能力强.
(3).视频监控
利用已有的视频线/双绞线/电话线可将原有的模拟监控改为 IP 网络高清监控.无需重新布光纤,网线.对于720P 摄像机,一根干线可传输20个摄像机.
